在线式UPS与后备式UPS电源工作原理有什么特点与区别？

在线式UPS和后备式UPS是两种重要的UPS类型。当设备断电时，两者均可为设备供电。但相似之处到此为止。在线式UPS与后备式UPS的主要区别在于，在线式UPS是通过整流器和逆变器的组合提供电源。它同时为负载和电池供电，使电池在停电时可以充电供电。

相反，后备式UPS通过接通转换开关直接向负载提供交流电源。在停电的情况下，离线的UPS从备用电池供电。在线式UPS和后备式UPS的另一个关键区别是对大散热器的要求。

在线式UPS由整流器组成，整流器直接向逆变器和电池提供电源。这样，散热就会很大。因此，与后备式UPS相比，在线UPS需要更大的散热器。

在线式UPS和后备式UPS之间还有其他一些显著的区别;我们将借助对比图来讨论它。

比较图

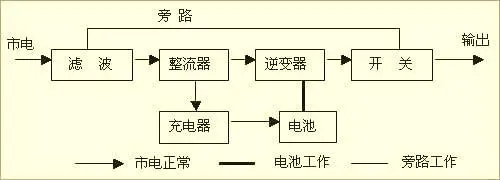

在线式UPS

在线式UPS电源工作原理

有转换开关，但它总是在ON位置。因此，在任何时刻，传递到负载的功率都将来自整流和逆变电路的组合。使用在线式UPS的主要优点是，在停电的情况下，不需要在主电源线路径和电池备份路径之间切换。

在线式UPS的优点

在线式UPS不需要在掉电时进行双路切换。这样，传递给负载的电力就不会中断。

使用在线式UPS的显著优点是负载电路和输入电路之间的隔离是适当的，这有助于得到失真小的信号。

在在线式UPS中，逆变器始终处于ON状态。因此，传递到负载的功率将在任何时刻都可用，因为传输时间为零。

在线式UPS的缺点

在线式UPS的设计比较复杂，需要很大的散热片。

在线式UPS的功耗更大，因为它同时为电池备份和逆变电路供电。

线上式ups的设计成本远远高于后备式ups。

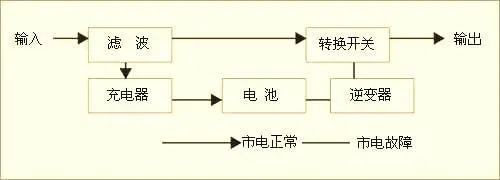

后备式UPS

后备式UPS

后备式Ups的电池在交流电源可用时充电。在这种情况下，交流电源直接输入到负载电路中，同时通过整流电路对后备式ups的电池进行充电

在停电的情况下，充电的电池被用来向逆变器提供直流电源，逆变器将直流电源转换为交流电源，并提供给负载端。

后备式UPS的优势

与在线式UPS相比，后备式UPS的设计成本非常低。

后备式ups的内部控制很简单，有两条路径，根据转换开关的位置，两条路径在不同的时间工作。

后备式UPS的效率很高，因为电池备份和逆变器不像在线式UPS一样一直处于ON状态。

后备式UPS的缺点

后备式UPS获得的电信号质量很差，因为逆变器并不总是ON。

在停电的情况下，传输时间约为5ms，在此期间将没有输出电源。由于传输时间的关系，输出功率会有轻微的中断。

后备式Ups在可用的情况下直接提供交流电源，然后输入电压中出现的尖峰和浪涌也将传递到输出电路。

在线式UPS与后备式UPS的主要区别

在线式UPS和后备式UPS的关键区别在于它们的工作方式。在线式UPS在交流市电可用的情况下，通过整流和逆变电路提供交流电源。反之，后备式ups在有电源的情况下直接向负载电路提供交流市电。

传输时间是区分在线UPS和离线UPS的关键术语。在线UPS的传输时间为零，因为在逆变整流路径和市电供电路径之间没有切换。而后备式Ups的传输时间约为5毫秒。

在线式UPS与后备式UPS的另一个显著区别是，在线式UPS的逆变器始终处于ON状态，而后备式UPS的逆变器只有在电源不可用时才处于ON状态。

在线式UPS的成本高于后备式UPS。

后备式UPS的效率高于在线UPS的效率，因为后备式UPS的逆变器和整流电路不是一直处于ON状态。

结论

UPS不间断电源是一种不间断地向负载电路供电的设备，即使在停电的情况下也不间断。在线式Ups是将交流市电通过整流和逆变电路向负载电路供电，同时向备用电池供电的Ups。后备式UPS直接向负载电路提供交流电源，仅在停电时连接逆变器、整流器和电池备份。

两者都是获得不间断电力的关键设备。使用哪种UPS只取决于我们的应用程序。如果几毫秒的传输时间可以容忍，并且您正在寻求更低成本的ups，那么后备式ups将是最好的选择。

但如果您正在处理的应用程序，如医疗设备，工业，电信，甚至几毫秒的传输时间都不可取，那么应该使用在线式UPS，但要记住它的高成本。
