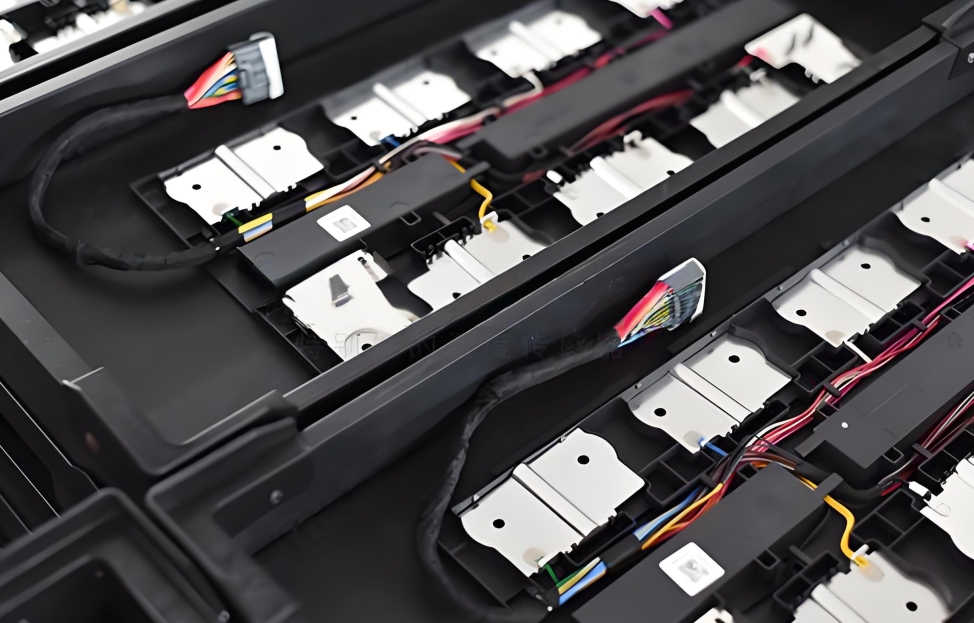

电池组中电芯采集线长度对电压监测的影响分析

在电池组设计中，电芯采集线的长度确实会对电压监测产生一定影响。以下是综合分析结果：

电压监测的基本原理：

电池管理系统(BMS)的核心功能包括单体电池电压采集、温度采集和电池组电流检测。电压监测通常通过ADC(模数转换器)实现，其精度受多种因素影响，包括：

• ADC的分辨率(通常为量程/2?，n是ADC的位数)
• 参考电压的稳定性
• 采样保持电路性能
• 信号传输质量
• 采集线过长对电压监测的具体影响

1. 信号衰减

长导线会增加线路电阻，导致电压信号在传输过程中产生压降

高频信号分量更容易衰减，可能影响动态监测精度

信号衰减程度与导线材质、截面积和长度直接相关

2. 噪声干扰

长导线相当于更大的天线，更容易引入电磁干扰

在复杂电磁环境中，可能引入共模噪声和差模噪声

噪声会降低信号的信噪比，影响ADC采样精度

3. 采样延迟

长导线会增加信号传输时间对于高速采样的BMS系统，可能导致不同通道间的采样不同步在动态工况下(如充放电切换时)可能影响实时性

设计规范与解决方案

1. 长度限制

虽然搜索结果中未明确给出电芯采集线的具体长度限制标准，但行业通常建议：

尽量缩短采集线长度，减少信号路径

对于必须使用长线的情况，需采取补偿措施

2. 技术解决方案

?屏蔽设计?：使用屏蔽线减少电磁干扰

?差分传输?：采用差分信号提高抗干扰能力

?信号调理?：在采集端加入滤波和放大电路

?无线方案?：新型无线BMS技术可避免导线长度问题1220

3. 系统级优化

采用更高精度的ADC(如24位Σ-Δ型ADC)

增加软件滤波算法；

定期系统校准补偿线路压降；

结论

电芯采集线过长确实会影响电压监测精度，主要表现为信号衰减、噪声干扰和采样延迟。在实际设计中应尽量缩短采集线长度，必要时采取屏蔽、差分传输等技术手段保证监测精度。对于高精度要求的应用场景，可考虑无线监测等新型解决方案。
